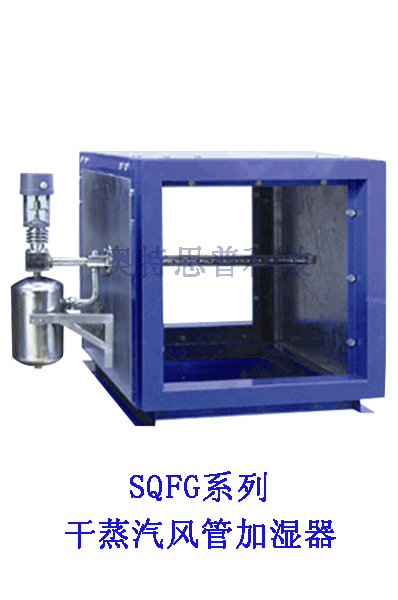

風管干蒸汽加濕器介紹

　　是將干蒸汽加濕器和特制的風管 加濕器相結合，主要應用于改造工程和因空調機組或新風機組中沒有加濕段時采用的一種安裝方式。它可以安裝于送風管道的任何位置，滿足對整個空調或局部空間的加濕要求。

風管干蒸汽加濕器屬于非標定做，北京奧特思普 科技有限公司可根據用戶的具體要求和工程送風管道的詳細參數，為客戶提供整套的 風管式干蒸汽加濕器，到工程現場只須吊裝、法蘭連接即可投入使用。干蒸汽風管加濕器是將干蒸汽加濕器安裝在加濕風管中。

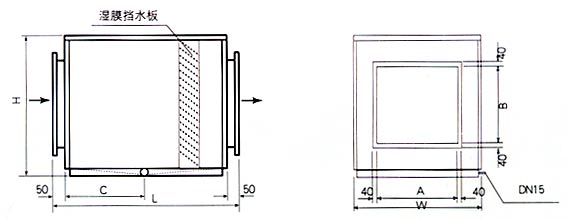

一般而言，如果組合空調或新風機組中沒有足夠的安裝干蒸汽加濕器所需的加濕空段（如吊頂式新風機組盤管與風機緊靠在一起），若強行放置干蒸汽加濕器，就將導致噴出的蒸汽未能充分擴散即被吹進下游風機段內，造成蒸汽冷凝帶水，輕則導致風道和空調帶水，重則燒毀風機電機。 干蒸汽風管加濕器由于安裝有濕膜擋水板，加上風道中沒有阻擋物，有足夠的蒸汽擴散空間，故不存在以上問題。

風管干蒸汽加濕器的選型舉例

已知：某工程風管風量為5000m3/h,加濕量為40㎏/h，蒸汽管道壓力為0.2MPa,吊頂高度為700mm,吊頂式新風機組中沒有加濕段，用戶想采用電動兩通閥型干蒸汽加濕器，試選型。

該工程風管風量為5000m3/h，吊頂高度為700mm，設計選用500mm高度的風管，風管寬度定為1000mm(一般風管加濕器內的面風速宜小于3.5m/s)。

因：加濕量為40㎏/h，蒸汽壓力為0.2Mpa,查SQFG系列干蒸汽加濕器產品可選型為：SQFG-20-ф8.

又因：風管寬度為1000mm,則干蒸汽加濕器噴管長度選擇為L4.

則：用戶應選用的風管干蒸汽加濕器的型號為：

SQFG-4-(800×1000×500)-(GQM3-20-ф8-L4)

（注： 加濕風管尺寸為：長×寬×高=800×1000×500.）
